أصل طاحونة بدون مركزية
يمكن إرجاع أصل طاحونة بدون وسط إلى أوائل القرن العشرين. في ذلك الوقت ، طورت السيارات بسرعة ، وتم إنشاء أكثر من 20 شركة سيارات مثل مرسيدس بنز وفورد وجنرال موتورز واحدة تلو الأخرى. دخل النموذج التنظيمي لإنتاج السيارات التقييس وإنتاج خط التجميع. ولدت طاحونة بدون مركز تحت الطلب على صناعة السيارات لحجم إنتاج مرتفع من الأجزاء الدقيقة.

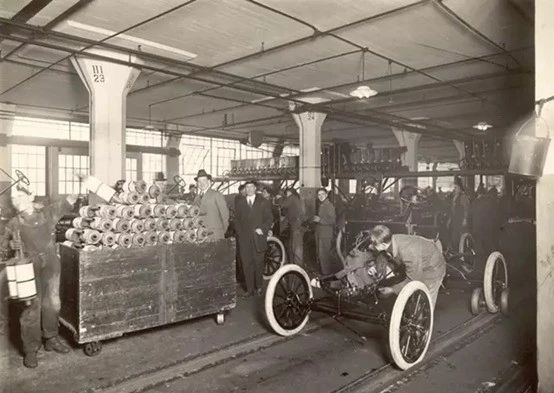

ورشة إنتاج السيارات في أوائل القرن العشرين
في عام 1921 ، قبلت شركة Cincinnnati Milling Machine أمر طاحونة من شركة Ford Motor Company ، وصنعت عشرة مطاحن عديمة المركزية في الوقت المحدد ، وقامت بتسليمها إلى فورد في 17 فبراير 1922.
تم تسليم طاحونة سينسيناتي بدون مركزية إلى فورد
مع ولادة الطاحونة الخالية من المركزية ، تم زيادة دقة الأبعاد ودوران الأجزاء بشكل مباشر بربع ، وانخفض وقت الإنتاج إلى واحد العاشر من الأصل. لا تتيح تقنية طحن الطرد المركزي هذه فقط الإنتاج الضخم ، بل تتيح أيضًا تصنيع الأجزاء القابلة للتبديل.
02
تنمية آلات الطحن بدون مركز في بلدنا
في بلدي ، بدأت المطاحن بدون مركز في وقت متأخر ، لكنها تطورت بسرعة نسبيًا ، وشهدت ثلاث مراحل رئيسية: إنتاج التقليد ، تصميم ذاتي وتصميم حديث.
1. مرحلة إنتاج التقليد
1954-1960 كانت مرحلة التقليد. في عام 1954 ، قام Wuxi Machine Tool Factory بتقليد طاحونة M2075 العادية. في عام 1957 ، تم تقليد طاحونة الرمال العريضة M1075K.
طاحونة لا يليني في بلدي (مصدر الصورة: موقع Wuxi Machine Tool Factory الرسمي)
2. مرحلة التصميم الذاتي-تطوير ذاتي لطاحونة بلدي M1025 في بلدي M1025
في أكتوبر 1956 ، بدأ Wuxi Machine Tool Factory في تصميم طاحونة M1025 تحت إشراف الخبراء السوفييت. من خلال الجهود المشتركة بين الفنيين والعمال القدامى ، تم التغلب على الصعوبات التقنية المختلفة. في مارس 1958 ، تم تجميع المنتج الجديد وتم تمرير التقييم.
هذا هو المطحنة التي صممها Wuxi Machine Tool Factory ، وهي أيضًا طاحونة بدون مركزية متطورة في بلدي. لقد جمع التطوير الناجح لهذا المطحنة بدون مركزية الكثير من الخبرة القيمة للبحث وتطويرها اللاحق لطاحونةنا بدون مركزية.
من عام 1961 إلى عام 1970 ، تم تصميم آلات الطحن الخاصة بـ Wuxi Machine Tool Factory لمعالجة صمامات الغاز ، ودبابيس الكرة ، والعمليات المتقاطعة ، والأنابيب الصلب ، والأعمدة الحركية ، وما إلى ذلك في الصين. هذه علامة على نضج التصميمات الذاتية للطاحدات بدون مركزية في بلدنا. خلال هذه الفترة ، أنتج مصنع Wuxi Machine Tool و Xianfeng Machine Tool Factory و Benxi Second Machine Tool Factory و Changchun Machine Tool وغيرها من الشركات المصنعة على التوالي سلسلة من آلات الطحن العادية بدون مركزية.
3. مرحلة التصميم الحديثة
مع تطور العلوم والتكنولوجيا ، منذ أوائل الثمانينيات ، دخلت المطاحن بدون مركزية إلى مرحلة التصميم الحديثة. لم يطور بلدي جيلًا جديدًا من المطاحن عالية الدقة والطاحن عالي الجودة عالي السرعة ، ولكن أيضًا التصميم المعياري المطبق ، وتصميم العناصر المحدودة الثابتة والديناميكية ، والتصميم بمساعدة الكمبيوتر وتصميم التحسين لتصميم المطاحن بدون مركزية.
03

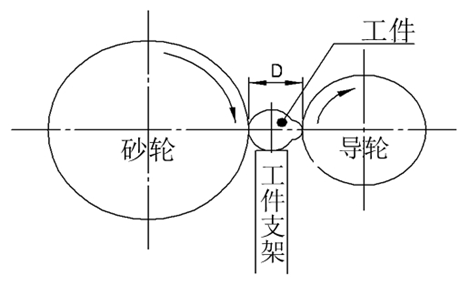

مبدأ العمل وطريقة طاحونة بدون مركزية. كما يوحي الاسم ، فإن طاحونة بدون مركز هي نوع من الطاحونة التي لا تحتاج إلى تثبيت مركز الشغل للطحن. وهي تتألف بشكل أساسي من ثلاث آليات: طحن عجلة طحن ، عجلة دليل (عجلة التعديل) وقوس الشغل (البليت). تتمثل وظيفة عجلة الطحن في إزالة السطح من الطحن وتوليد درجة الضوء المطلوبة ؛ وظيفة عجلة التوجيه هي التحكم في سرعة دوران الطحن ؛ يتم استخدام شريحة الشغل لدعم الطحن أثناء الطحن.
وفقًا لطريقة تغذية الشغل ، هناك ثلاث طرق طحن بدون مركزية:
طريقة التغذية عبر الاتجاه: مناسبة لطحن قطع العمل متعددة القطر أو على شكل خاص. من خلال طريقة التغذية: لديها كفاءة عالية في الإنتاج لطحن بكرات الإبرة ، وبكرات أسطوانية ، وبكرات مدببة. طريقة التغذية العرضية: القدرة على طحن قطعة عمل خاصة على شكل خاص ، مثل الأسطوانة الكروية.
04
مزايا وعيوب الطحن بدون مركز وطحن أسطواني
نحن نعلم أنه من بين جميع المطاحن ، فإن المطاحن الأسطوانية هي أدوات الماكينة المستخدمة على نطاق واسع ، ويمكنها معالجة العديد من الأسطح الخارجية المخروطية الأسطوانية وتطحن سطح الكتف. لذلك عند معالجة قطعة العمل ، هل يجب أن نختار طحن الطحن أو الطحن الأسطواني؟ وهذا يتطلب فهم خصائصهم ومزاياهم وعيوبهم.
لقد قدمنا للتو مبدأ العمل في مطحنة بدون مركزية ، وما يلي هي خصائصه.
1. المعالجة المستمرة ، لا حاجة لتراجع الأداة ، ووقت قصير لتكوين قطع العمل ، والإنتاجية العالية.
2. إن آلية تحديد المواقع العجلة والرشد لها تدعم بشكل أفضل صلابة من المطاحن الأسطوانية العادية وآلية الإطار المركزي ، ويمكن أن تكون أكبر في حجم القطع ، والتي تفضي إلى معالجة قطع العمود النحيف ، مما يجعل من السهل تحقيق الطحن عالي السرعة والطحن القوي.
3. يتم وضع قطعة الشغل من طاحونة أسطواني خارجي بدون مركزية على آلية تحديد المواقع بواسطة طاحونة أسطواني خارجية. كمية الطحن هي البدل في قطر الشغل. لذلك ، فإن ارتداء عجلة الطحن ، وتعويض آلية التغذية وخطأ دقة المواقع المتكررة لآلية القطع على قطرها ودقة الأبعاد للجزء هو فقط نصف طاحونة أسطواني خارجي عادي. ليست هناك حاجة لحفر ثقب مركزي ، ومن السهل تحقيق التحميل التلقائي والتفريغ.
4- تمر طاحونة العجلة العريضة للركود عبر الآلية ، والتي يمكن أن تزيد من بدل المعالجة في كل مرة. عند الانتقال إلى الطحن ، يمكن أن تُطوَّى الأسطح المعقدة بالتسلسل أو عجلات الطحن المتعددة ، والتي لها إنتاجية عالية ومجموعة واسعة من التطبيق.
بالمقارنة مع مطاحن أسطواني خارجية ، فإن الخصائص التالية هي:
1. من حيث كفاءة الطحن ، فإن طحن الأسطوانة أسوأ بكثير من الطحن بدون مركز ، وبالتالي فإن تكلفة الإنتاج مرتفعة نسبيًا.
2. ومع ذلك ، مقارنة مع الطحن الطرد المركزي ، فإن مزايا الطحن الأسطواني الخارجية هي أيضا واضحة للغاية. يمكن تصحيح الخطأ الأسطواني المتولد أثناء معالجة المخرطة في الجزء الأمامي من قلب الأسطوانة ؛ ثانياً ، يمكن أن يطحن رمح الخطوة ؛ إذا كانت طاحونة أسطواني خارجي CNC ، فيمكن أيضًا أن تكون أرضية على أسطح متوسطة أو عالية أو قوس.
3. من حيث الدقة الأسطوانية الكلية ، فإن طحن الأسطوانة أفضل بشكل عام من طحن الطرد المركزي.
05
طاحونة بدون مركزية معالجة قاطرة محرك ديزل محرك قضيب صمام
بعد تقديم مزايا وعيوب الطحن بدون مركز وطحن أسطواني ، دعونا نلقي نظرة على حالة تطبيق عملية.

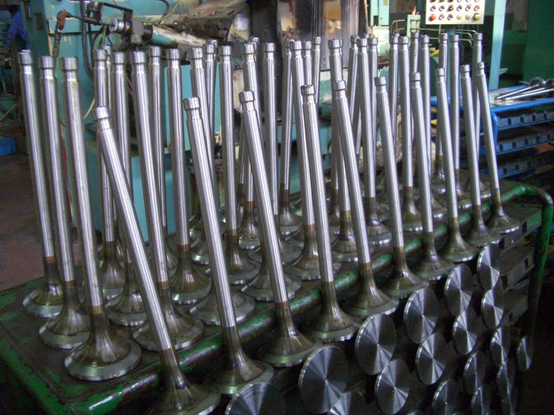

قاطرة صمام محرك الديزل
تعد الصمامات جزءًا مهمًا من تشغيل محركات الديزل. في السبعينيات ومنتصف الثمانينات ، اعتمدت الشركة عملية الطحن الأسطوانية التقليدية (كلا طريقة تحديد المواقع النهائية) ، ولكن نظرًا لأن نسبة طول قضيب الصمام إلى القطر أكبر من 10 (انظر الشكل أدناه).

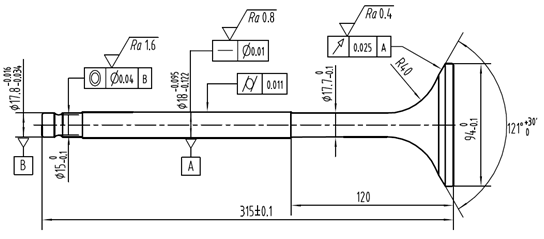

DF11 صمام محرك الديزل القاطرة
إن طريقة الطحن الأسطوانية التقليدية تقلل بشكل كبير من صلابة نظام عملية الطحن. في الوقت نفسه ، هناك عمومًا غير متساوٍ في حجم قضيب الصمام بعد الطحن ، وخاصة مشاكل عيوب الطبول في القضيب وكفاءة المعالجة المنخفضة لم يتم حلها بشكل جيد.
في منتصف الثمانينيات من القرن الماضي ، قدمت الشركة آلات الطحن اليابانية بدون مركزية. تم إعادة تصميم المسار العام لتكنولوجيا معالجة الصمامات حول القضيب بواسطة طريقة الطحن بدون مركز (قطع الطحن). في عملية المعالجة اللاحقة ، انعكست ميزة عملية الطحن بدون مركز لقضيب الصمام بوضوح ، وتجلى بشكل أساسي في: اتساق التسامح الأبعاد الجيد (ضمن 0.02 مم) ، وتوحيد خشونة السطح الجيد (أي خشونة سطحية لجزء قضيب هي في حدود RA0.35) ، ويمكن للمنحرة غير الوسطية تحقيق متطلبات ذات شكل عالي.

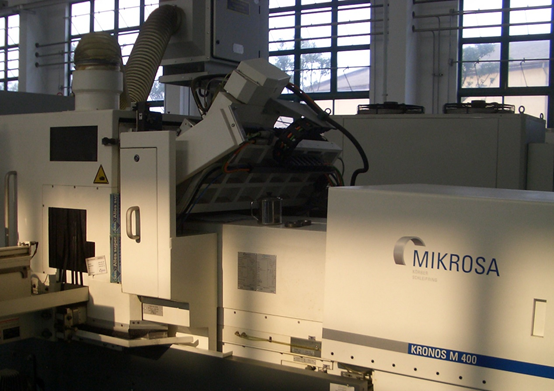

تعلمت الشركة منذ عقود من الخبرة في صمامات التصنيع الشامل أن جزء صمام قضيب الصمام يتبنى طحن بدون مركز هو طريقة معالجة الدُفعات الفعالة والمريحة. من خلال التطوير المستمر لسوق منتجات الصمامات ، يحتوي خطان إنتاج الصمامين للشركة حاليًا على آلات طحن عاهمة متعددة (Microsa ، Japan ، و Guangyang ، اليابان) لجزء من صمام الطحن بدون مركز. يمكن لمواصفات معالجة المعدات القيام بأنواع مختلفة من الصمامات البحرية لمحركات الديزل المتوسطة السرعة ، ويمكن أن تساعد العملاء في البحث وتطوير صمامات محرك الديزل عالية التكلفة.

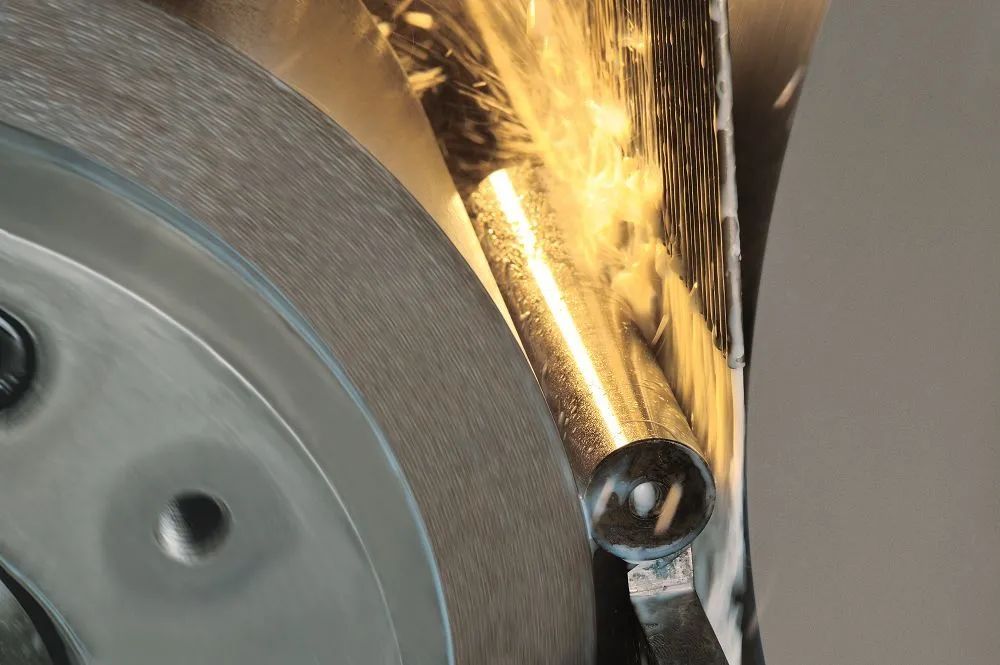

طاحونة بدون مركزية
06
ملخص
الطحن الخالي من المركزية هو طريقة تصنيع دقة عالية الإنتاج في طرق المعالجة الميكانيكية الحالية. يمكن أن تمكن طريقة الطحن هذه الشغل من الحصول على جودة جيدة للمعالجة السطحية ودقة المعالجة العالية وكفاءة المعالجة العالية. يستخدم على نطاق واسع في معالجة المسامير وقضبان وأنابيب نحيلة بأقطار طويلة ، وتستخدم على نطاق واسع في مجال التصنيع المحمل.
في السنوات الأخيرة ، تواكب مصانع أدوات الآلات في بلدي التي تنتج المطاحن بدون مركزية مع تطوير العصر وسعدت لتحسين أداء المطاحن بدون مركزية. على الرغم من أنه لا يزال هناك فجوة معينة مع مطاحن أجنبية بدون مركزية في تطبيق المواد الجديدة والبحث والتطوير في التقنيات الجديدة ، فإن الشركات المصنعة للمواصلات التي لا تركز في البلاد يواجهون صعوبات وسعيها للتغلب على الصعوبات التقنية ، مما أدى
