لماذا تستهلك مخرطة CNC الكثير من الطاقة؟ إليك حل تحسين لتوفير الطاقة!

1. خمسة عوامل تسهم في استهلاك الطاقة العالي في مخارط CNC

شيخوخة المعدات وعدم الكفاءة

المعدات عفا عليها الزمن مع عمر خدمة تتجاوز 8-10 سنوات

فقدان الكفاءة بسبب ارتداء مكونات الإرسال الميكانيكية

أنظمة التحكم القديمة التي تفشل في إدارة استهلاك الطاقة بدقة

إعدادات المعلمات غير السليمة

سرعة القطع غير المتطابقة ومعدل التغذية وعمق القطع

وقت الخمول المفرط ووقت التشغيل الفعال المنخفض

تشغيل الطاقة الكاملة المستمرة لنظام التبريد

نظام المحرك غير الفعال

المحركات غير المتزامنة العامة لديها كفاءة من 75-85 ٪ فقط

إعدادات معلمة العاكس غير لائق

ضعف الحمل المحرك

نفايات الطاقة في الأنظمة المساعدة

يتسرب النظام الهيدروليكي وإعدادات الضغط العالي بشكل مفرط

الاستخدام المفرط لأنظمة التبريد والتزييت

تصميم نظام الإضاءة والتهوية غير لائق

سوء إدارة الإنتاج

وقت الخمول المفرط عندما تكون المعدات خاملة

طرق عملية الآلات غير المحسنة

نقص أنظمة مراقبة وتحليل استهلاك الطاقة

خطة تحسين طاقة مخرطة CNC

خطة ترقية المعدات وإعادة التحديث

مشروع التجديد	وفورات الطاقة	فترة الاسترداد
استبدال محرك مغنطيس متزامن دائم الكفاءة	15-25 ٪ توفير الطاقة	1.5-2 سنوات
تركيب نظام التحكم في تحويل التردد الذكي	10-15 ٪ توفير الطاقة	1-1.5 سنوات
ترقية إلى دليل الأسطوانة عالية الدقة	5-8 ٪ توفير الطاقة	2-3 سنوات
تركيب نظام مراقبة الطاقة	8-12 ٪ وفورات الطاقة غير المباشرة	0.5-1 سنة

استراتيجية تحسين عملية المعالجة

((((((((1) تحسين معلمة المعلمة

استخدم تقنية القطع عالية السرعة لتحسين معدل إزالة المواد

استخدم برنامج CAM لتحسين مسار الأداة

تنفيذ القطع الجافة أو الحد الأدنى من تقنية التشحيم

(2) تحسين جدولة الإنتاج

ترتيب تسلسل المعالجة بعقلانية لتقليل عكس المعدات

عملية الدُفعات أجزاء مماثلة لتقليل وقت تغيير الأداة

تنفيذ الصيانة الوقائية لتجنب التوقف المفاجئ

تدابير توفير الطاقة في النظام المساعد

(1) تعديل نظام التبريد

تثبيت مضخة التبريد المتغيرة التي يتم التحكم فيها بالتردد

استخدام نظام التحكم في درجة الحرارة الذكي

استخدم جهاز تصفية سائل التبريد عالي الكفاءة

(2) تحسين النظام الهيدروليكي

استخدم محرك المؤازرة لدفع المضخة الهيدروليكية

تنفيذ التحكم في مطابقة الضغط

تحقق بانتظام ختم خط الأنابيب

اعتبارات لتنفيذ تجديدات توفير الطاقة

التقييمات الأولية حاسمة

إجراء مراجعة مفصلة للطاقة

تحديد نقاط استهلاك الطاقة الرئيسية

حساب العائد على الاستثمار

استراتيجية التنفيذ خطوة بخطوة

ابدأ بالبرنامج السهل ثم الصعوب أولاً ، ثم الأجهزة

الرائد أولاً ، ثم التوسع

إنشاء خط أساس لتوفير الطاقة

المراقبة والتحسين المستمر

تحليل بيانات استهلاك الطاقة بانتظام

إنشاء مقاييس أداء لتوفير الطاقة

تحسين تقنيات المعالجة باستمرار

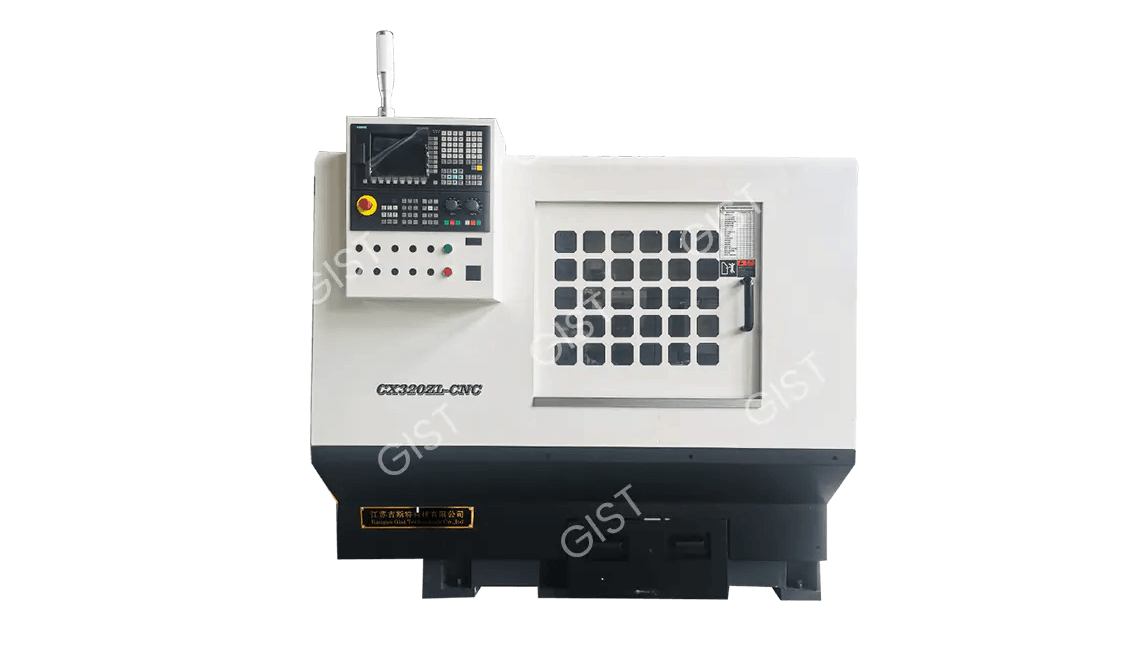

2. وظائف ومزايا مخارط CNC

الوظائف الأساسية لمخارق CNC

مخارط CNC (مخارط التحكم العددية للكمبيوتر) هي معدات المعالجة الحديثة التي تستخدم الإشارات الرقمية للتحكم في حركة أداة الآلة وعمليات التشغيل. إنهم يلعبون دورًا لا يمكن الاستغناء عنه في صناعة التصنيع:

تصنيع الأجزاء الدقيقة: فهي قادرة على تصنيع الأجزاء الدوارة المختلفة مثل الأعمدة والأقراص والأكمام ، وتحقيق دقة الأبعاد من IT6-IT7 وخشونة السطح من RA0.8-1.6μm.

تصنيع الشكل المعقد: من خلال الارتباط متعدد المحاور ، يمكنهم آلات الأسطح المنحنية المعقدة ، والتناقصات ، والموضوعات (بما في ذلك الخيوط متعددة البدء) ، والخطوط الخاصة على شكل خاص ، يصعب تحقيقها على المخارط التقليدية.

ضمان الإنتاج الضخم: من خلال التحكم في البرنامج ، فإنهم يحققون اتساقًا كبيرًا في عملية التصنيع ، مما يجعلها مناسبة بشكل خاص للإنتاج الموحد للأجزاء واسعة النطاق عالية الدقة.

أساس الإنتاج الآلي: كمكون رئيسي لأنظمة التصنيع المرنة (FMS) وخطوط الإنتاج الآلية ، فإنها تتيح التشغيل التعاوني مع المعدات الأخرى.

المزايا الأساسية لمخارق CNC

( 1 ) دقة عالية وتكرار عالية

باستخدام محرك المسمار الكرة ، يمكن أن تصل دقة تحديد المواقع إلى ± 0.005 مم.

يعوض نظام التحكم في الحلقة المغلقة عن الأخطاء في الوقت الفعلي.

يصل التكرار الآلي إلى 99.9 ٪ ، مما يقلل من الخطأ البشري.

( 2 ) تحسن بشكل كبير من كفاءة الآلات

معلمات القطع المحسنة:

يمكن أن تصل سرعة المغزل إلى أكثر من 8000 دورة في الدقيقة (مقارنة بـ 2000 دورة في الدقيقة للمخارق التقليدية).

سرعة اجتياز سريع تتجاوز 30 م/دقيقة.

انخفاض وقت المساعد:

الأداة التلقائية تغيير الوقت هو 1-3 ثوان.

يتم الانتهاء من مكالمات البرنامج الفوري.

كفاءة الآلات أعلى من 3-5 مرات من تلك المخارط العادية.

( 3 ) الآلات المرنة

يمكن معالجة معالجة أجزاء مختلفة عن طريق تغيير البرامج.

يمكن لآلة واحدة إكمال عمليات متعددة مثل الدوران والحفر والتنصت.

التبديل بسرعة بين أنواع المنتجات ، والتكيف مع إنتاج الدفعة الصغيرة من أصناف متعددة.

(4) عملية ذكية

مزود بإعداد الأدوات التلقائي ، وتعويض الأدوات ، ووظائف تشخيص الأعطال.

واجهة البرمجة الرسومية تبسط العملية.

تخزين مئات الملفات. يمكن استدعاء برنامج للآلات الواحدة في أي وقت.

( 5 ) قابلية التحكم في الجودة

المراقبة في الوقت الفعلي لعملية الآلات

الكشف التلقائي وتعويض تآكل الأدوات

معالجة البيانات يمكن تتبعها لإدارة الجودة السهلة

الميزات الفنية لمخارق CNC

( 1 ) التركيب الميكانيكي

سرير الارتداد العالي:

مصنوع من الحديد الزهر الميهانيت أو راتنجات ملموسة

هيكل الضلع الأمثل لتحسين مقاومة الاهتزاز

نظام دليل الدقة:

أدلة الأسطوانة الخطية أو أدلة الانزلاق

الهيكل المحمّل مسبقًا يلغي رد الفعل العكسي

المغزل عالي الأداء:

محامل سيراميك أو محامل الهيدروستاتيكية

نظام تبريد درجة الحرارة الثابت يتحكم في التشوه الحراري

( 2 ) ميزات نظام التحكم

التحكم في الارتباط متعدد المحاور:

التكوين القياسي: محاور X و Z ، محاور C و Y اختيارية

يمكّن عمليات الطحن والتشغيل

وحدات الوظائف الذكية:

أداة إدارة الحياة

السيطرة التكيفية

نظام حماية الاصطدام

( 3 ) ميزات نظام الأدوات

برج VDI/BMT القياسي

يدعم الأدوات الحية (وظائف الطحن والحفر)

آلية تغيير الأداة السريعة

نظام تبريد عالي الضغط (اختياري)

مقارنة مزايا التطبيق لمخارط CNC

عناصر المقارنة	مخرطة CNC	مخرطة تقليدية
دقة الآلات	± 0.005mm	± 0.05mm
أجزاء معقدة	قابل للآليات	من الصعب على machin
وقت التغيير	10-30 دقيقة	2-4 ساعات
متطلبات التشغيل	مهارات البرمجة المطلوبة	يعتمد على تجربة فني
تكلفة العمالة	يمكن لشخص واحد تشغيل آلات متعددة	شخص واحد يدير آلة واحدة
مناسب لإنتاج الدُفعات	إنتاج دفعة واحدة إلى كبيرة	إنتاج الدُفعات الصغيرة

سيناريوهات التطبيق النموذجية

• تصنيع السيارات: معالجة المكونات الرئيسية مثل مهاوي المحرك وأقراص الفرامل ومراكز العجلات
• الفضاء الجوي: أجزاء عالية الدقة مثل توربينات الشفرة ومفاصل الطيران
• الأجهزة الطبية: مكونات دقيقة مثل المفاصل الاصطناعية والأدوات الجراحية
• تصنيع القوالب: معالجة الأسوار والتجويف للحقن وقوالب الصب
• الاتصالات الإلكترونية: أجزاء دقيقة مثل موصلات الألياف البصرية وأجهزة تردد الراديو

انخفاض التكاليف الإجمالية

انخفاض تبعية العمالة

يمكن لمشغل واحد إدارة آلات متعددة ، مما يقلل من تكاليف العمالة.

يتم تقليل الحاجة إلى الفنيين المهرة ، مما يسمح للمشغلين الجدد بالعمل مع الحد الأدنى من التدريب.

وفورات المواد والطاقة

معلمات القطع المحسنة تقلل من معدلات الخردة (من 5 ٪ إلى 0.5 ٪).

تستخدم المغزل الكهربائي عالي الكفاءة طاقة أقل من 20 ٪ إلى 30 ٪ من المحركات التقليدية.

حياة الأداة الأطول

معلمات القطع الذكية تزيد سائل التبريد في الضغط العالي عمر الأداة بنسبة 50 ٪ إلى 100 ٪.

تقليل تواتر تغيير الأداة يقلل من تكاليف الأدوات.

3. التحليل والحلول لمشاكل مخرطة CNC المشتركة

كمعدات للآلات الدقيقة ، لا بد أن تواجه مخارط CNC مشاكل مختلفة أثناء الاستخدام. يعد فهم هذه المشكلات وحلولها أمرًا بالغ الأهمية لضمان جودة الآلات وتحسين كفاءة الإنتاج.

قضايا دقة الآلات

• دقة الأبعاد مفرطة

الأعراض: أبعاد جزء بعد الآلات خارج نطاق التسامح

تحليل السبب:

إعدادات معلمة تعويض الأدوات غير الصحيحة

رد الفعل المفرط للآلة

تشوه الشغل أثناء التثبيت

التشوه الحراري الناجم عن تقلبات درجة الحرارة

الحلول:

تحقق بانتظام وتعويض عن رد الفعل العكسي

استخدم نظام المباراة الأكثر استقرارًا

تحكم في درجة الحرارة المحيطة ورشة العمل (ويفضل 20 ± 2 درجة مئوية)

سخن أداة الماكينة قبل الآلات (لمدة 30 دقيقة على الأقل)

• ضعف الجولة/الأسطوانة

الأعراض: البيض

تحليل السبب:

المفرط في الدوران الشعاعي

مركز اختلال المركز

قوى القطع المفرطة التي تؤدي إلى تشوه

ارتداء أداة غير متساوية

الحلول:

تحقق وضبط دقة المغزل (يجب أن يكون الجريان ≤ 0.005 مم)

إعادة معايرة مركز التواصل

تحسين معلمات القطع (تقليل التغذية أو عمق القطع)

استبدال الأدوات بانتظام وتنفيذ تعويض تآكل الأدوات

مشكلات جودة السطح

• ضعف خشونة السطح

الأعراض: علامات الأداة الواضحة أو علامات الثرثرة على السطح المعني

تحليل السبب:

معلمات القطع غير السليمة (سرعة منخفضة للغاية أو علف مرتفع للغاية)

هندسة الأداة غير الصحيحة

عدم كفاية صلابة الأدوات الآلية التي تسبب الاهتزاز

عدم كفاية التبريد والتزييت

الحلول:

زيادة سرعة القطع (150-300 م/دقيقة موصى بها لأدوات كربيد)

استخدم زاوية أشعل النار الحادة ونصف قطر الأنف الأداة المناسبة

فحص وتشديد جميع الأجزاء المتحركة

ضمان تدفق سائل التبريد الكافي والضغط

• حرق السطح

الأعراض: تلون أو طبقة صلبة على السطح المعني

تحليل السبب:

درجة حرارة القطع المفرطة

تآكل الأدوات الشديد

تركيز سائل التبريد غير كاف

معدل تغذية غير كافٍ مما يؤدي إلى زيادة الاحتكاك

الحلول:

استبدال الأدوات البالية على الفور

زيادة تركيز سائل التبريد (5-10 ٪ موصى بها)

زيادة معدل التغذية بشكل مناسب (تجنب أقل من 0.05 مم/دقيقة)

استخدم نظام سائل التبريد عالي الضغط (الضغط ≥ 7 ميجا باسكال)

قضايا الفشل الميكانيكية

• مخالفة المغزل

الأعراض: اهتزاز المغزل أو الضوضاء غير الطبيعية أو ارتفاع درجة الحرارة المفرطة

تحليل السبب:

تحمل التآكل أو تزييت ضعف

توتر حزام غير متساو

المغزل عدم التوازن الديناميكي

فشل محرك المحرك

حل:

استبدال محامل المغزل بانتظام (الموصى بها 8000 ساعة)

تحقق وضبط توتر الحزام

إعادة التوازن

تحقق من إخراج محرك الأقراص الحالي للاستقرار

• دليل حركة السكك الحديدية غير طبيعية

الأعراض: مقاومة عالية الحركة ، وضع غير دقيق ، أو ضوضاء غير طبيعية

تحليل السبب:

تزييت السكك الحديدية غير الكافي

تحميل مسبق الكرة غير فعال

حارس السكك الحديدية الدليل عالقة

مرشد البالية سطح السكك الحديدية

حل:

تأكد من أن نظام التشحيم التلقائي يعمل بشكل صحيح (معدل تدفق الزيت 0.1-0.3 مل/دقيقة)

إعادة ضبط المسمار المسبق

رقائق نظيفة من حارس السكك الحديدية دليل

يتطلب التآكل الشديد استبدال مجموعة السكك الحديدية دليل

مشاكل نظام التحكم الكهربائي

• إنذار نظام المؤازرة

رموز الإنذار الشائعة:

إنذار التحميل الزائد (AL.10)

خطأ التشفير (AL.16)

إنذار الجهد الزائد (AL.30)

طرق التعامل:

تحقق من الحمل الميكانيكي المفرط

تحقق من وجود كابلات تشفير فضفاضة

قياس لجهد الشبكة المستقر (380V ± 10 ٪)

استبدال محرك المؤازرة إذا لزم الأمر

• تحطم نظام CNC

الأعراض: نظام لا يستجيب أو يعيد تشغيله تلقائيًا

تحليل السبب:

ارتفاع درجة حرارة النظام

تدخل إمدادات الطاقة

تعارض البرمجيات

ذاكرة غير كافية

الحلول:

تحقق من إجراء مروحة التبريد المناسبة

تثبيت منظم الجهد والتصفية

توضح البرامج غير الضرورية بانتظام

أداء النسخ الاحتياطي للنظام واستعادة

القضايا المتعلقة بالأدوات

• تآكل أداة غير طبيعية

أنواع التآكل:

تآكل الجناح (استبدل إذا كان vb> 0.3mm)

ارتداء المهد

تشيب نصيحة الأداة

التدابير الوقائية:

حدد مادة الأداة المناسبة (كربيد/CBN/السيراميك) للمواد

استخدم معلمات القطع المحسنة (راجع توصيات الشركة المصنعة للأدوات)

ضمان التبريد والتزييت الكافي

تجنب القطع المتقطعة

• أداة تقطيع/الكسر

الأسباب الرئيسية:

التغييرات المفاجئة في قوة القطع (على سبيل المثال ، الأسهم غير المتكافئة)

الأداة المفرطة المتراكبة

البقع الصعبة في قطعة العمل

أخطاء البرنامج التي تؤدي إلى التصادم

التدابير الوقائية:

تحقق من الأسهم قبل الآلات

قلل من الأدوات المتراكبة (لا يزيد عن 4 أضعاف القطر)

استخدام القطع الإضافية (الخشنة والتشطيب)

استخدم برنامج المحاكاة للتحقق من البرنامج

مشكلات التشغيل والصيانة

• قضايا التثبيت الشغل

الأخطاء الشائعة:

قوة التثبيت المفرطة تؤدي إلى تشوه

اختيار غير لائق من تحديدات المواقع

عدم معايرة المباراة بانتظام

النهج الصحيح:

استخدم مفتاح عزم الدوران للتحكم في قوة التثبيت (عادة 50-100 نانومتر)

الالتزام بمبدأ البيانات الموحدة

تحقق من دقة تحديد المواقع شهريًا (≤ 0.01 مم)

• الصيانة الروتينية غير الكافية

عناصر الصيانة الرئيسية:

نظام التشحيم: تحقق من مستوى الزيت والجودة الأسبوعية

نظام التبريد: استبدل سائل التبريد وقم بتنظيف المبرد الشهري

النظام الهوائي: تحقق من الفلتر وتصريفه يوميًا

النظام الكهربائي: تحقق من ضيق المحطة الفصلية

قضايا معالجة المواد الخاصة

• أداة الفولاذ المقاوم للصدأ تلتصق

حل:

استخدم أدوات حادة (زاوية أشعل النار 12-15 درجة)

زيادة سرعة القطع (-120 م/دقيقة)

استخدم سائل القطع التي تحتوي على إضافات الضغط الشديد

تجنب الآلات ذات السرعة المنخفضة وعالية التغذية

• حافة سبيكة الألومنيوم

التدابير الوقائية:

استخدم أدوات PCD

زيادة سرعة القطع (3000-5000 دورة في الدقيقة)

استخدم سائل القطع القائم على الكيروسين

الحفاظ على الانتهاء عالي الجودة على وجه RAKE

الثامن. توصيات عملية تشخيص المشكلات

عند حدوث مشاكل في الآلات ، يوصى باتباع هذه الخطوات لاستكشاف الأخطاء وإصلاحها:

تأكيد الظاهرة: سجل أعراض محددة (الأبعاد ، السطح ، الصوت ، إلخ)

التحقق من المعلمة: تحقق من معلمات القطع والإجراءات الحالية

التحقق من الأداة: ارتداء أداة قياس

حالة الماكينة: تحقق من دقة الحركة وصلابة كل محور

تحليل العملية: تقييم عقلانية مسار العملية

تأكيد المواد: تحقق من تناسق مادة الشغل

العوامل البيئية: النظر في آثار درجة الحرارة والرطوبة والاهتزاز

خطة الصيانة الوقائية

عناصر الصيانة	دورة	تفاصيل التفتيش
دقة المغزل	شهريا	الجريان الشعاعي ، اللعب المحوري
دليل حالة السكك الحديدية	أسبوعي	حالة التشحيم ، ارتداء
تحديد المواقع برج	ربع سنوي	التكرار
نظام التبريد	شهريا	التركيز ، قيمة الرقم الهيدروجيني ، معدل التدفق
النظام الكهربائي	نصف سنوي	كتل الطرفية ، مقاومة التأريض

4. دليل صيانة ورعاية مخرطة CNC

محتوى الصيانة اليومي

تحقق قبل بدء الجهاز

تحقق من مستوى الزيت الهيدروليكي (احتفظ به في الموضع 2/3 من نافذة الزيت)

تأكد من أن ضغط الهواء مستقر في حدود 0.4-0.6MPa

تحقق من تزييت قضبان الدليل لكل محور (يجب توزيع فيلم الزيت بالتساوي)

تحقق من تركيز المبرد (يوصى 5-8 ٪)

المراقبة أثناء العملية

راقب صوت عملية المغزل (يجب ألا يكون هناك اهتزاز وضوضاء غير طبيعية)

راقب الحركة السلسة لكل محور (لا زحف أو تهزم)

مراقبة درجة حرارة النظام (ارتفاع درجة حرارة المغزل لا يتجاوز 25 ℃)

العملية قبل إيقاف الجهاز

قم بتنظيف الرقائق على طاولة العمل والبرج (استخدم فرشاة خاصة)

انقل كل محور إلى مركز أداة الآلة (لتجنب قوة غير متساوية على قضبان الدليل)

تحقق من تآكل الأداة وتسجيله (لا تتجاوز قيمة VB 0.3 مم)

خطة الصيانة الدورية

(1) الصيانة الأسبوعية

صيانة نظام التشحيم

تحقق من مستوى زيت مضخة التشحيم التلقائي (تجديد زيت السكك الحديدية ISO VG32)

يدويًا تليين غلاف Tailstock (استخدم الشحوم المستندة إلى الليثيوم)

قم بتنظيف الجزء الداخلي من حارس السكك الحديدية (ضربة مع الهواء المضغوط)

صيانة نظام التبريد

قم بتنظيف مرشح سائل التبريد (شبكة شبكة ≥100)

تحقق من قيمة درجة الحموضة للمبرد (احتفظ بها في حدود 8.5-9.5)

إزالة الرواسب من خزان الماء (قضيب مغناطيسي يمتص رقائق المعادن)

(2) الصيانة الشهرية

فحص الأجزاء الميكانيكية

قياس الجريان الشعاعي للمغزل (.00.005mm)

تحقق من التحميل المسبق لولبي (خلوص محوري ≤0.01mm)

تحقق من دقة تحديد موقع البرج (كرر تحديد المواقع ≤0.005mm)

فحص النظام الكهربائي

تشديد جميع طرف سلك الاتصالات (عزم الدوران 2-4n · م)

تحقق من مقاومة الأرض (≤4Ω)

قم بتنظيف مرشح خزانة التحكم الكهربائي (تطهير عكسي بالهواء المضغوط)

(3) الصيانة الفصلية

صيانة النظام الهيدروليكي

استبدل مرشح الزيت الهيدروليكي (دقة الترشيح 10μm)

تحقق من الضغط الهيدروليكي (وفقًا لقيمة معايرة المعدات)

تحقق من ختم خط الأنابيب (بدون تسرب)

معايرة الدقة

مقياس التداخل بالليزر للتحقق من دقة تحديد موقع كل محور (تعويض عن رد الفعل العكسي)

Ballbar للتحقق من خطأ الاستدارة (.015 ملم)

أعد تعيين معلمات تعويض الأدوات

نقاط الصيانة للمكونات الرئيسية

نظام المغزل

استبدل شحوم محمل المغزل كل 2000 ساعة (NLGI المستوى 2

تحقق بانتظام توتر الحزام (الانحراف ≤ 10mm/100n الضغط).

حافظ على تنظيف تدخين المغزل (استخدم عصا صيانة مخصصة).

نظام GuideWay

تحقق من GuideWay مكشطة النزاهة يوميا.

قم بتطبيق GuideWay المضاد للزيت الشهري (ساعات خارج الخدمة).

اضبط التحميل المسبق لـ GuideWay كل ستة أشهر.

نظام برج

تحقق من أداة Turret Turret تحديد موقع Pin Wear أسبوعيًا.

قم بتنظيف حامل الأدوات الشهري (امسح مع الإيثانول).

تشحيم آلية الفهرسة ربع سنوي (شحم الضغط الشديد).

قائمة أدوات الصيانة

نوع الأداة	عنصر محدد	طلب
أداة التنظيف	مجموعة فرشاة النايلون	تنظيف رقاقة GuideWay
أداة قياس	مؤشر الطلب (0.01mm)	اكتشاف المغزل
أداة التشحيم	بندقية الشحوم اليدوية	تجديد الشحوم

المفاهيم الخاطئة للصيانة والتصحيحات الشائعة

الأسطورة 1: المزيد من التشحيم أفضل

حقيقة: سيؤدي التداخل إلى فيلم زيت سميك ، والذي سيقلل من الدقة

الممارسة الصحيحة: تشحيم وفقًا لحجم الزيت المحدد في دليل المعدات (عادةً 0.1 مل/دقيقة)

الأسطورة 2: سائل التبريد يحتاج فقط إلى تجديده ، ولا يتم استبداله

حقيقة: الاستخدام طويل الأجل يمكن أن يولد البكتيريا ويؤدي إلى تآكل المعدات

الممارسة الصحيحة: استبدل المبرد بالكامل كل ثلاثة أشهر وأضف Biocide أسبوعي

الأسطورة 3: يتم تعويض انحراف الدقة فقط من خلال تعديلات البرامج

حقيقة: يجب إصلاح التآكل الميكانيكي أولاً

الممارسة الصحيحة: إصلاح المكونات الميكانيكية أولاً ، ثم اضبط معلمات البرنامج

إدارة سجل الصيانة

يوصى بإنشاء ملف صيانة رقمي لتسجيل ما يلي:

بيانات الفحص اليومي (درجة الحرارة ، والضغط ، والظروف غير الطبيعية)

معلومات استبدال الصيانة (العلامة التجارية ، النموذج ، تاريخ الاستبدال)

تقرير اختبار الدقة (مع نموذج أداة الاختبار)

سجل استكشاف الأخطاء وإصلاحها (الأعراض ، السبب ، الحل)

5. الأسئلة المتداولة (الأسئلة الشائعة) حول مخارط CNC

• ما هو الفرق بين مخرطة CNC والمخرطة التقليدية؟

طريقة التحكم: يتم التحكم في مخارط CNC بواسطة برامج الكمبيوتر ، في حين تعتمد المخارط التقليدية (المخارط اليدوية) على التشغيل اليدوي.

دقة المعالجة: يمكن أن تحقق مخارط CNC دقة ± 0.005 مم ، في حين أن المخارط التقليدية عمومًا لها دقة ± 0.05 مم.

درجة الأتمتة: يمكن لمخارق CNC تغيير الأدوات تلقائيًا وضبط معلمات القطع ، بينما تتطلب المخارط التقليدية التشغيل اليدوي.

سيناريوهات التطبيق: تعتبر مخارط CNC مناسبة للمعقدة وعالية الدقة ، والإنتاج الضخم ، في حين أن المخارط التقليدية مناسبة للأجزاء البسيطة والمعالجة الصغيرة.

• ما الذي قد يسبب انخفاض في دقة معالجة مخرطة CNC؟

التآكل الميكانيكي: تآكل قضبان التوجيه والرصاص يؤدي إلى زيادة الخلوص.

أداة التآكل: تؤثر ارتداء نصيحة الأداة أو التقطيع على دقة الأبعاد.

التشوه الحراري: التوسع الحراري لأداة الآلة أو الشغل يسبب أخطاء.

أخطاء البرمجة: إعدادات معلمة رمز غير لائق (مثل معدل التغذية المفرط).

مشكلات التثبيت: لا يتم تثبيت قطعة العمل أو لم يتم وضعها بشكل صحيح.

حل:

تحقق بانتظام وتعويض عن رد الفعل.

استبدال الأدوات البالية على الفور.

تحكم في درجة الحرارة المحيطة وتسخين الماكينة قبل الآلات.

تحسين برنامج الآلات لضمان معلمات القطع المناسبة.

• ما الذي يجب أن أفعله إذا حدثت علامات الثرثرة أثناء تصنيع مخرطة CNC؟

الأسباب المحتملة:

معلمات القطع غير السليمة (مثل التغذية المفرطة أو السرعة المنخفضة).

الأداة المتراكمة طويلة جدًا أو تفتقر إلى الصلابة.

يتم ارتداء محامل مغزل الماكينة أو توجيه القضبان.

قطعة الشغل غير مستقرة.

حل:

ضبط معلمات القطع (زيادة السرعة ، تقليل التغذية).

اختصار تمديد الأداة (إلى ما لا يزيد عن أربعة أضعاف قطر الأداة).

افحص القضبان وتوجيه المغزل ، واستبدل المحامل أو ضبط التحميل المسبق إذا لزم الأمر.

استخدم لاعبا اساسيا أكثر استقرارا (مثل تشاك الهيدروليكية).

• ما الذي يسبب ارتفاع درجة حرارة مخرطة CNC؟

تزييت غير كاف: محامل المغزل تفتقر إلى الزيت أو أن الشحوم تتراوح أعمارهم بين.

الحمل المفرط: معلمات القطع المفرطة (مثل العمق المفرط للقطع). التبريد الضعيف: نظام تبريد المغزل معيب أو تبديد الحرارة غير كافٍ.

التآكل الحامل: الاستخدام طويل الأجل يسبب زيادة خلوص تحمل.

حل:

تحقق من نظام التشحيم لضمان تدفق الزيت الكافي.

تحسين معلمات القطع لتجنب التحميل الزائد.

قم بتنظيف قنوات تبريد المغزل لضمان تبديد الحرارة المناسب.

إذا كان المحمل تالفًا ، فاستبدله وإعادة معايرة المغزل.

• كيفية اختيار أداة مخرطة CNC المناسبة؟

مادة الشغل:

الصلب: أدوات كربيد أو CBN.

الألومنيوم: PCD (Polycrystalline Diamond).

الفولاذ المقاوم للصدأ: كربيد مغلف.

نوع المعالجة:

الخشنة: استخدم زاوية أشعل النار عالية وإدراج قوي.

التشطيب: استخدم حافة طريدة حادة ونصف قطر الأنف الصغير.

نوع حامل الأداة:

الدوران الخارجي: استخدم حامل الأدوات القياسي ISO.

الآلات الداخلية: استخدم أداة ممل أو أداة تحول داخلية مخصصة.

• كيف يمكنني حل إنذار "Servo Overload" على مخرطة CNC الخاصة بي؟

الأسباب المحتملة:

الحمل الميكانيكي المفرط (على سبيل المثال ، قوة القطع المفرطة).

محرك المؤازرة أو فشل القيادة.

توجيه السكك الحديدية/الرصاص المسمار عالق أو تزييت ضعف.

حل:

تحقق من معلمات القطع: تقليل معدل التغذية أو عمق القطع.

استكشاف الأخطاء وإصلاحها المقاومة الميكانيكية:

تحقق من الدليل القضبان ورصاص المسمار للتشغيل السلس.

تأكد من أن نظام التشحيم يعمل بشكل صحيح.

التفتيش الكهربائي:

قياس مقاومة عزل المحرك.

تحقق من رموز إنذار محرك واستبدالها إذا لزم الأمر.

• كيف يمكنني تمديد حياة الأداة على مخرطة CNC؟

تحسين معلمات القطع: تجنب السرعات المنخفضة ومعدلات التغذية المرتفعة ؛ اختر السرعة المناسبة ومعدل التغذية.

تأكد من التبريد الكافي: استخدم سائل تبريد عالي الضغط (خاصة عند تصنيع الفولاذ المقاوم للصدأ وسبائك التيتانيوم).

تحقق من التآكل بانتظام: استبدل الأدوات إذا كانت قيمة VB تتجاوز 0.3 مم.

تجنب القطع المقطوعة: إذا لزم الأمر ، استخدم الإدراج مع صلابة أعلى (على سبيل المثال ، تلك التي تحتوي على خرق Chipbreakers).

• ما هي النقاط الرئيسية للصيانة اليومية لمخرطة CNC؟

يوميًا: رقائق نظيفة وتحقق من التشحيم والمبرد. أسبوعيًا: قم بتنظيف قضبان الدليل وتحقق من دقة تحديد موقع البرج.

شهريًا: تحقق من ردود الفعل المسمار الرصاص.

ربع سنوي: استبدل الزيت الهيدروليكي وقم بتنظيف الغبار في خزانة التحكم.

• ماذا علي أن أفعل إذا تمسك الأداة عند تصنيع الفولاذ المقاوم للصدأ على مخرطة CNC؟

استخدم أدوات حادة: زاوية أشعل النار ≥ 12 ° ونصف قطر طرف أداة صغيرة.

زيادة سرعة القطع إلى ≥ 120 م/دقيقة لتقليل تصلب العمل.

استخدم سوائل القطع المتخصصة: تحتوي على إضافات الضغط الشديد (مثل الزيت الكبريتي).

تجنب القطع ذات السرعة المنخفضة لمنع حدوث رقاقة.

• ما هي اتجاهات التنمية المستقبلية لمخارق CNC؟

ذكي: تحسين معلمات الآلات التي تعمل بمواد التصنيع والتحكم التكيفي.

مجتمعة: الاستخدام الواسع النطاق لتكنولوجيات الربط الطحن والتحول وخمس محاور.

التصنيع الأخضر: محركات توفير الطاقة وتكنولوجيا القطع الجافة.

الرقمنة: المراقبة المستندة إلى مجموعة النظراء والتطبيقات التوأم الرقمية.

6. 1 1 لوائح السلامة والتقنيات الفعالة التي يجب على مشغلي مخرطة CNC معرفة

معايير السلامة (ضمان السلامة الشخصية والمعدات)

1. ارتداء معدات الحماية المناسبة

مطلوب: نظارات السلامة ، سدادات الأذن لإلغاء الضوضاء ، ملابس العمل الضيقة ، وأحذية السلامة.

محظور: القفازات (لمنع التشابك) ، والملابس الفضفاضة ، والمجوهرات ، والشعر الطويل غير المقيد.

2. تحقق من حالة الجهاز قبل بدء الجهاز.

تأكد من أن زيت التشحيم والمبرد كافيين.

تأكد من أن ضغط الهواء مستقر (0.4-0.6 ميجا باسكال).

تحقق من أن تشاك والبرج مغلقان.

3. يحظر بصرامة ضبط أو قياس قطع العمل أثناء تشغيل الجهاز.

ابق يديك بعيدًا عن منطقة الآلات أثناء الدوران.

أوقف الماكينة تمامًا قبل قياس قطعة العمل.

4. اربط قطعة العمل بشكل صحيح لمنع مواد الطيران. تأكد من أن الشغل يتم تثبيته بشكل آمن لمنع المواد السائبة من الطيران.

استخدم التركيبات المناسبة (مثل الخنازير الهيدروليكية أو ثلاثة خواص من الفك).

5. تعرف على موقع زر إيقاف الطوارئ.

في حالة حدوث خلل (مثل أداة مكسورة أو قطعة عمل فضفاضة) ، اضغط على زر إيقاف الطوارئ على الفور.

اختبار وظيفة توقف الطوارئ بانتظام للتشغيل المناسب. 6. تجنب التحميل الزائد

يجب ألا تتجاوز المعلمات القطع (السرعة ، التغذية ، عمق القطع) القيم المقدرة للجهاز.

يمكن أن يؤدي التحميل الزائد بسهولة إلى تلف الأداة أو فشل الجهاز.

تقنيات الكفاءة (تحسين كفاءة الجودة والجودة)

7. تحسين تحديد الأدوات وعلامات القطع

مواد	الأدوات الموصى بها	سرعة القطع (VC)	التغذية (و)
الصلب العادي	كربيد مغلف	150-250 م/دقيقة	0.1-0.3 مم/ريف
الفولاذ المقاوم للصدأ	cermet	100-180 م/دقيقة	0.05-0.2 مم/ريف
سبيكة الألومنيوم	أدوات PCD	500-1000 م/دقيقة	0.2-0.5 مم/ريف

نصائح:

استخدم معدلات التغذية المرتفعة والتخفيضات العميقة للخشونة ، وسرعات عالية ومعدلات تغذية منخفضة للتشطيب.

استخدم برنامج CAM لتحسين مسارات الأدوات وتقليل السفر الخمول.

8. استخدم إعداد الأدوات التلقائي لتقليل وقت إعداد الأدوات اليدوية.

يمكن أن يقيس إعداد أدوات الليزر/الاتصال طول الأداة ونصف قطرها بسرعة ، وتحسين الدقة.

قلل من الخطأ البشري والتعويض تلقائيًا بعد تغييرات الأداة.

9. استخدم "تقنية المجموعة" لمعالجة الدُفعات.

معالجة أجزاء مماثلة معًا لتقليل تغيير الأداة ووقت التكيف.

توحيد التركيبات والإجراءات لتحسين كفاءة الإنتاج.

10. استخدم سائل التبريد بحكمة لتمديد عمر الأداة.

المبرد القائم على الماء: مناسب للصلب والفولاذ المقاوم للصدأ.

سائل التبريد القائم على الزيت: مناسب لسبائك الألومنيوم وآلات الدقة.

الحد الأدنى لتزييت الكمية (MQL): يقلل من استهلاك المبرد وهو مناسب للتطبيقات الحساسة للبيئة.

11. الحفاظ على المعدات بانتظام لتقليل وقت التوقف.

عناصر الصيانة	دورة	تفاصيل العملية
تزييت Guideway	يوميًا	تحقق من مستوى الزيت وقم بتنظيف الرقائق
فحص المغزل	Weekly	تحقق من الضوضاء وارتفاع درجة الحرارة
صيانة المسمار	شهريا	تنظيف وإعادة التهيئة

7. دليل كامل لتشخيص الصدع المشترك لمخارط CNC

تشخيص خطأ النظام الميكانيكي

1. خطأ نظام المغزل

الأعراض الشائعة:

ضوضاء غير طبيعية أثناء دوران المغزل

ارتفاع درجة حرارة المغزل المفرطة (> 65 درجة مئوية)

المفرط في المغزل الشعاعي (> 0.01mm)

الأسباب والحلول المحتملة:

تحمل التآكل أو تزييت ضعف

تحقق من تدفق زيت نظام التشحيم

استبدل محامل المغزل (نوع محدد المصنع موصى به)

كمية مناسبة من شحوم المغزل عالية السرعة

توتر حزام غير متكافئ أو يرتديه

ضبط توتر الحزام على القيمة المحددة (عادة ما يكون انحراف 6-8 مم لكل حمولة 10 كجم)

استبدال الحزام البالية (موصى بها بديل حزام كامل)

خطأ محرك المغزل

تحقق من توازن الجهد ثلاثي المراحل المحرك

قياس مقاومة عزل المحرك (يجب أن تكون> 1mΩ)

تحقق من اتصال التشفير للموثوقية

2. خطأ نظام التغذية

الأعراض الشائعة:

ضوضاء أو اهتزاز غير طبيعي أثناء الحركة المحورية

دقة تحديد المواقع المفرطة

جهاز إنذار محرك Servo

التشخيص والمحلول:

ارتداء المسمار الكرة

تحقق من رد الفعل العكسي (عادة <0.02 مم)

اضبط أو استبدل الجوز المسمار

إضافة الشحوم (يوصى به ISO 16000) VG32 دليل زيت السكك الحديدية)

توجيه القضبان البالية أو التشحيم بشكل سيئ

تحقق من تآكل سطح السكة بالسكك الحديدية (استخدم مسحوق الرصاص الأحمر للتحقق من نسبة التلامس)

رقائق نظيفة من داخل حارس السكك الحديدية الدليل

ضبط الدليل الدقيل إدراج مسبق

اقتران فضفاض

تحقق من عزم الدوران المسمار تشديد اقتران (ارجع إلى دليل المعدات)

استبدال اقتران مرن تالف

النظام الكهربائي استكشاف الأخطاء وإصلاحها

1. إنذار نظام المؤازرة

رموز الإنذار الشائعة والحلول:

رمز الإنذار	السبب المحتمل	حل
AL.10 (الحمل الزائد)	الحمل الميكانيكي المفرط	تحقق مما إذا كان المسمار الدليلي للسكك الحديدية/الرصاص عالقًا
AL.16 (تشفير)	كابل التشفير الخاطئ	تحقق من الموصلات واستبدال الكابلات التالفة
AL.30 (الجهد الزائد)	تقلب الجهد الشبكة	تثبيت منظم الجهد
AL.31 (الجهد السفلي)	وحدة الطاقة خاطئة	تحقق مما إذا كان جهد المدخلات طبيعيًا

2. فشل نظام CNC

المشاكل والحلول الشائعة:

تجميد النظام أو الشاشة السوداء

تحقق من جهد إخراج وحدة الطاقة (عادة 5 فولت ، ± 15V)

تنظيف مروحة تبريد النظام

احتياطي معلمات النظام وإعادة تثبيت النظام

أخطاء تنفيذ البرنامج

تحقق من أخطاء بناء الجملة G

تحقق من إعدادات معلمة تعويض الأدوات

تحقق مما إذا كانت الذاكرة ممتلئة

فشل الاتصال

تحقق من اتصال واجهة RS232/USB

أعد تشغيل بروتوكول الاتصال

قم بتحديث برنامج التشغيل

فشل النظام الهيدروليكي/الهوائي

1. فشل النظام الهيدروليكي

المشاكل الشائعة:

ضغط غير مستقر

حركة الاسطوانة البطيئة

درجة حرارة الزيت الهيدروليكي المفرط

الحلول:

تحقق من مستوى الزيت الهيدروليكي والجودة

إعادة الملء إلى خط المركز النفطي

استبدل الزيت الهيدروليكي الغائم أو المستحلب (الموصى به كل 2000 ساعة)

تنظيف أو استبدال عنصر التصفية

تحقق من انسداد المرشح

استبدل عنصر مرشح الدقة (دقة الترشيح ≤10μm)

تحقق من مضخة الزيت وصمام الملف اللولبي

اختبر ضغط ناتج مضخة الزيت

تنظيف مخلفات صمام الملف اللولبي المعلقة

2. خلل النظام الهوائي

المشاكل الشائعة:

ضغط الهواء غير كاف

حركة اسطوانة غير لائقة

تسرب الهواء

حل:

تحقق من ضغط إمداد الهواء (يجب أن يكون ≥0.5 ميجا باسكال)

تنظيف أو استبدال المرشحات المسدودة

استبدال تجهيزات أنابيب الهواء التالفة

تشحيم الأسطوانة (استخدم مواد التشحيم الهوائية المخصصة)

خلل نظام التبريد/التشحيم

1. مشاكل نظام التبريد

المشاكل الشائعة:

تدفق سائل التبريد غير كاف

الفتحات المسدودة

مضخة سائل التبريد غير صالحة للعمل

الحلول:

تحقق من مستوى خزان سائل التبريد

المرشحات والنظيفة الفوهات

تحقق من تشغيل محرك مضخة سائل التبريد

ضبط تركيز سائل التبريد (5-8 ٪ موصى به)

2. خلل نظام التشحيم

المشاكل الشائعة:

تزييت السكك الحديدية الفقيرة

خط زيت التشحيم المسدود

مضخة زيوت التشحيم غير صالحة للعمل

حل:

تحقق من مستوى خزان زيوت التشحيم

موزع نظيف انسداد

اضبط فاصل التشحيم (عادة كل 15-30 دقيقة)

استبدال مضخة التشحيم الفاشلة

عطل نظام الأدوات

1. تآكل أداة غير طبيعية

الأنواع والأسباب الشائعة:

ارتداء الجناح المفرط

سرعة القطع المفرطة

صلابة الشغل غير المستوية

ارتداء المهد

معدل التغذية المفرط

تبريد غير كاف

قاطع تلميح التقطيع

قطع متقطع

الأداة المفرطة المتراكبة

الحلول:

تحسين معلمات القطع

تحسين طرق التبريد

حدد مادة أداة أكثر ملاءمة

2. خلل في تغيير الأدوات التلقائي

المشاكل الشائعة:

مجلة الأدوات لا تدور إلى الوضع

أدوات تغيير الروبوت عالق

خطأ في تحديد الأداة

الحلول:

تحقق من أصل مجلة الأداة

حامل الأداة النظيفة تفتق

ضبط ضغط الهواء الروبوت

تحقق من مستشعر تعريف الأداة

توصيات الصيانة الوقائية

الصيانة اليومية:

رقائق نظيفة ومبرد

تحقق من الأنظمة الهيدروليكية/الهوائية

تحقق من دقة إرجاع المحور صفر

الصيانة الأسبوعية:

تحقق من تزييت Guideway

مرشحات خزانة التحكم الكهربائية النظيفة

معلمات نظام النسخ الاحتياطي

الصيانة الشهرية:

تحقق من مغزل الجريان

تحقق من ارتداء المسمار الكرة

معايرة أداة الأدوات التلقائية

الصيانة الفصلية:

استبدال الزيت الهيدروليكي والفلتر

تحقق من المقاومة الأرضية

فحص الدقة الكاملة

8. حقول التطبيق ووظائف محددة من مخارط CNC

المزايا الأساسية لمخارق CNC

الآلات ذات الدقة العالية: دقة الأبعاد تصل إلى 6 (0.002-0.004 مم)

معالجة الأشكال المعقدة: قادرة على إنتاج أشكال هندسية معقدة مثل الخيوط ، والتناقصات ، والأسطح المنحنية

الإنتاج الضخم المستقر: المعالجة التي تسيطر عليها البرنامج تضمن اتساق المنتج

مستوى عالٍ من الأتمتة: يدعم تغيير الأدوات التلقائي والقياس التلقائي والوظائف الأخرى

الإنتاج المرن: التبديل بسرعة بين أنواع المعالجة

تحليل مجالات التطبيق الرئيسية

• تصنيع السيارات

الأجزاء النموذجية:

مكونات المحرك: العمود المرفقي ، أعمدة الكامات ، قضبان توصيل

أنظمة النقل: مهاوي تروس النقل ، العلب التفاضلية

أنظمة الكبح: أقراص الفرامل ، براميل الفرامل

أنظمة التوجيه: مفاصل التوجيه ، مهاوي التوجيه

تطبيقات محددة:

ضمان إمكانية تبادل الجزء أثناء الإنتاج الضخم

انعدام الدقة للمواد ذات الصعود العالي (مثل الصلب المتصلب)

تشكيل خطوة واحدة من المعالم المعقدة

جنبا إلى جنب مع الروبوتات لخطوط الإنتاج الآلية

• الفضاء

الأجزاء النموذجية:

أجزاء المحرك: مهاوي التوربينات ، أقراص ضاغط

مكونات ترس الهبوط: المحركات ، مهاوي التوصيل

الأجزاء الهيكلية للمركبة الفضائية: الشفاه ، فوهات الوقود

المتطلبات الخاصة:

معالجة المواد التي يصعب التخلص منها مثل التيتانيوم وسبائك درجات الحرارة العالية

التحمل الهندسي والموضعي الصارم (الجولة ≤ 0.005mm)

التحكم في سلامة السطح (لا طبقة صلبة)

حل:

استخدام نظام تبريد عالي الضغط (حتى 7MPa)

استخدام أدوات CBN للتحول الصعب

مزود بنظام قياس عبر الإنترنت للتعويض في الوقت الفعلي

• تصنيع الأجهزة الطبية

المنتجات النموذجية:

غرسات العظام: المفاصل الاصطناعية ، مسامير العظام

أدوات الأسنان: الزرع ، الاصطناعي

الأدوات الجراحية: مكونات المنظار ، والمقابض الجراحية

العمليات الخاصة:

معالجة المواد المتوافقة حيوياً (سبيكة التيتانيوم ، الكوبالت-كروموم-موليبدينوم)

خشونة السطح المرآة (RA ≤ 0.2μm)

معالجة الأجزاء الدقيقة (الحد الأدنى للقطر 0.3 مم)

الحل الفني:

مغزل الهواء (50000 دورة في الدقيقة)

تزييت الحد الأدنى من الكمية (MQL)

مجموعة الأدوات البصرية عالية الدقة

• تصنيع العفن

التطبيقات النموذجية:

قوالب الحقن: النوى ، التجاويف

قوالب الصب: النوى ، الشرائح

قوالب ختم: دبابيس توجيه ، البطانات

ميزات المعالجة:

معالجة الصلب العالي الصلابة (HRC 50-62)

تشكيل السطح المنحني المعقد

متطلبات جودة السطح عالية

ابتكارات العملية:

مزيج المنعطف الطواحين بدلاً من EDM

استخدام أدوات التحول الكروية لإنهاء السطح

قياس الليزر للتفتيش عبر الإنترنت

• معدات الاتصالات الإلكترونية

الأجزاء النموذجية:

موصلات الألياف البصرية: ferrules السيراميك

أجهزة RF: تجاويف الدليل الموجي

معدات أشباه الموصلات: غرف فراغ

متطلبات الدقة:

دقة الأبعاد: ± 0.001mm

خشونة السطح: RA: 0.1μm

التسامح الهندسي: 0.002 مم

حل:

السيطرة على بيئة ورشة العمل في درجة الحرارة (20 ± 0.5 درجة مئوية)

أداة الماس الطبيعية الانتهاء

تطبيق نظام عزل الاهتزاز النشط

تطبيقات خاصة لمخارق CNC

• الدوران والطحن

سيناريوهات التطبيق:

يجب إكمال عمليات متعددة مثل الدوران والطحن والحفر في إعداد واحد ؛

معالجة الأجزاء المعقدة وغير المنتظمة ؛

متطلبات تحديد المواقع عالية الدقة

الحالة النموذجية:

تصنيع بنيات محرك الطائرات ، وتحقيق تشكيل دقيق لملف تعريف الشفرة من خلال ربط المحور B.

• مخرطة تلقائية متعددة spindle

التطبيقات:

إنتاج دفعة كبيرة من الأجزاء الدقيقة الصغيرة ؛ معالجة الأسهم المستمرة. إنتاج قطع غيار السيارات القياسية

كفاءة الإنتاج:

يمكن لمخرطة CNC 6-Spindle معالجة البراغي مع إخراج يومي يصل إلى 15000 قطعة.

• مخرطة CNC الرأسية

الأجزاء المعمول بها:

أجزاء كبيرة على شكل قرص ؛ أجسام دوارة ثقيلة ؛ أجزاء غير متناظرة ومعقدة

مزايا المعالجة:

سهولة تحميل الشغل والتفريغ ؛ الجاذبية تسهل إزالة الرقائق. مناسبة للأجزاء الكبيرة القطر

اتجاهات التطبيق المستقبلية

الآلات الذكية:

أنظمة التحكم التكيفية

تعويض ارتداء الأدوات التلقائي

تنبؤ جودة الآلات

التصنيع الأخضر:

تقنية القطع الجافة

مغزل كهربائي لتوفير الطاقة

استعادة النفايات

الآلات الفائقة الدقة:

تصنيع سطح النانو

السيطرة الأبعاد ذات المستوى الذري

تصنيع الجهاز الكم

المراقبة عن بُعد:

إدارة البيانات المستندة إلى مجموعة النظراء

تشخيص الصدع عن بعد

الإنتاج التعاوني المتقاطع

توصيات الاختيار

عند اختيار مخرطة CNC بناءً على التطبيق ، فكر فيما يلي:

مستوى الدقة:

الآلات العامة: ± 0.01mm

الدقة الآلات: ± 0.005mm

الآلات الفائقة الدقة: ± 0.001mm

تكوين المغزل:

الآلات التقليدية: 8000 دورة في الدقيقة

قطع عالية السرعة: 15000 دورة في الدقيقة

الأجزاء الصغيرة: 40000 دورة في الدقيقة وما فوق

متطلبات الأتمتة:

إنتاج آلية واحدة: التحميل اليدوي والتفريغ

الإنتاج الضخم: تكامل الروبوت

التصنيع المرن: اتصال AGV

تكوين نظام الأدوات

اختيار نوع البرج

برج المؤازرة: وقت تغيير الأداة 0.3-0.8 ثانية (مفضل للإنتاج الضخم)

البرج الهيدروليكي: سعر منخفض ولكن الصيانة المعقدة (يمكن اختيارها للتطبيقات المقيدة للميزانية)

برج الطاقة: ضروري للطحن والانتقال (رابط المحور B)

معايير واجهة الأداة

نظام VDI: المعيار الألماني ، صلابة ممتازة

نظام BMT: تغيير الأداة اليابانية ، تغيير الأداة السريعة

واجهة Capto: التكوين المتطرف ، الدقة العالية

حلول تكامل الأتمتة

دليل اختيار مستوى الأتمتة

النموذج الأساسي

التحميل اليدوي/التفريغ

العملية المستقلة

مناسبة لـ: الإنتاج التجريبي/الدفعة الصغيرة

نموذج قياسي

تحميل الروبوت/التفريغ

فتاحة الباب التلقائي

مناسبة لـ: دفعة متوسطة (500-2000 قطعة شهريًا)

نموذج ذكي

نظام اللوجستيات AGV

التفتيش والتعليقات عبر الإنترنت

مناسبة لـ: دفعة كبيرة (5000 قطعة شهريًا)
